Halterung für Achselkrücken am Fahrradkorb

Beschreibung und Anleitung

Diese Halterung habe ich entwickelt, um das sichere Transportieren von Krücken auf dem Fahrrad zu ermöglichen. Sie ist einfach aus Holz herzustellen und kann mit Kabelbindern montiert werden.

Wichtig:
Da die Maße von Krücken variieren können, müssen diese vorher ausgemessen werden.

Passen Sie die Dicke der Seiten- und Außenwände nach Belieben an.

Pro Halterung wird benötigt:

• 2 × Holzblock mit den Maßen 155 × 15 × 60 mm (Block A)
• 2 × Holzblock mit den Maßen 10 × 20 × 60 mm (Block B)
• 1 × Holzblock mit den Maßen 95 × 20 × 60 mm (Block C) (ggf. anpassen)
• 2 × Kabelbinder
• 1 × Sterngriffschraube mit passender Länge
• 1 × Mutter zur Befestigung der Sterngriffschraube
• Holzleim

Bauanleitung

1. Verleimen:

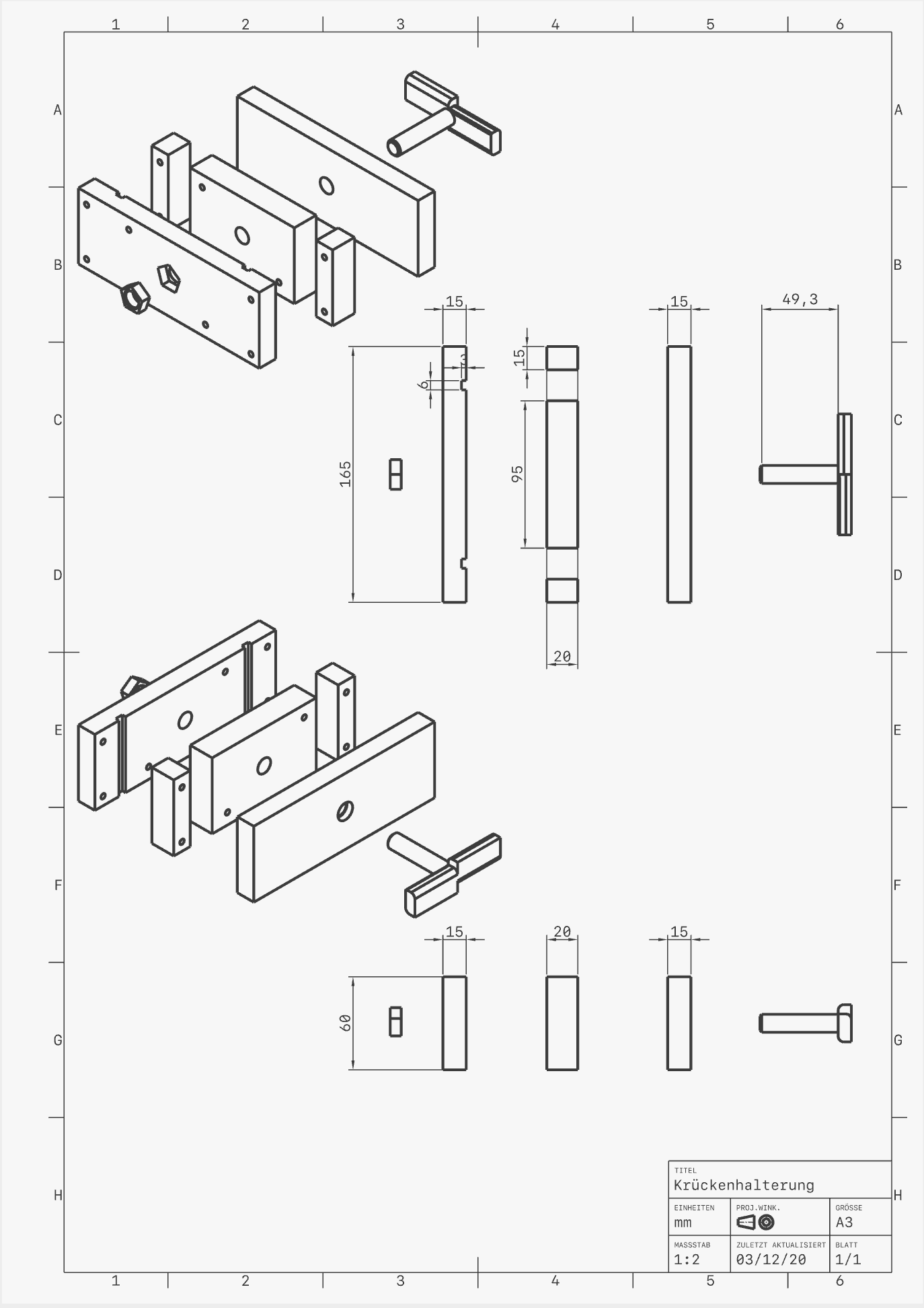

   Verleimen Sie einen der Holzblöcke A mit den beiden Blöcken B und dem Block C – wie in der Zeichnung dargestellt.
2. Kabelbinderführung:
   Schneiden Sie in den verleimten Block A zwei Nuten mit den Maßen 6 × 3 × 60 mm als Führung für die Kabelbinder. Die Schnitte sollten – wie in der Zeichnung gezeigt – in den Auskerbungen für die Krücken liegen.
3. Verschlussmechanismus:
   Bohren Sie mittig durch den Holzblock ein Loch im Durchmesser der Sterngriffschraube.

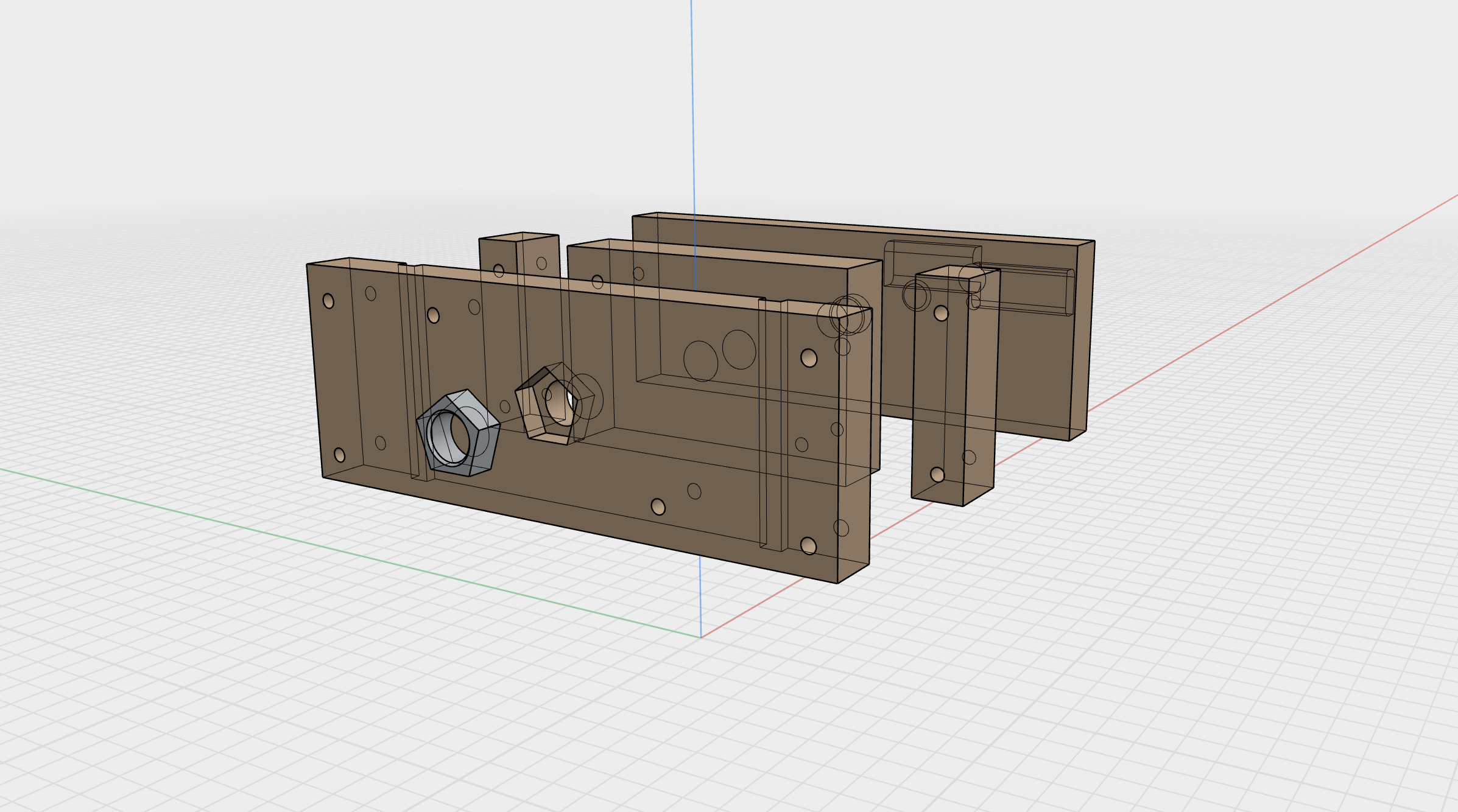

   Drehen Sie den verleimten Block um und schaffen Sie auf der Rückseite eine Vertiefung, in der die Mutter Platz findet.
   Verleimen Sie die Mutter fest im Block.
4. Schrauben statt Kleben:
   Alternativ können Sie auch die Blöcke schrauben. Dies stärkt die Struktur. Achten Sie aber darauf, dass Sie die Löcher vorbohren und Holzschrauben verwenden. Dies verhindert, dass das Holz splittert.

Nun ist die Vorrichtung bereit zur Montage.

Ich wünsche Ihnen gute Besserung!

• Leichtgewichtige Konstruktion
• Schnelle Montage am Fahrradkorb durch Kabelbinder
• Stabile Führung für Achselkrücken
